여름철 필수 : 에어컨 냉매충전 완전 정복

에어컨 냉매 충전은 여름철 필수 유지보수 작업 중 하나입니다. 특히 냉방 성능 저하나 냉매 부족이 의심될 때, 정확한 냉매 충전은 에너지 효율을 높이고 장비 수명을 연장하는 데 중요합니다. 이 포스팅에서는 비숙련자도 따라 할 수 있도록 R-410A 및 R-32 냉매를 사용하는 에어컨의 냉매 충전 방법을 단계별로 안내합니다.

반응형

1. 냉매 충전 전 준비 사항

1.1. 에어컨 냉매의 역할

냉매는 에어컨 내부에서 열을 흡수하고 방출하는 매개체로, 실내 공기를 냉각시키는 데 핵심적인 역할을 합니다. 냉매가 부족하면 냉방 효율이 떨어지고, 장비에 무리가 갈 수 있습니다.

1.2. 주요 냉매 종류 및 특성

냉매 종류사용 용도환경 영향 지수(GWP)작동 압력 특성

R-22	구형 가정용 및 상업용	1810	저압: 58–85 PSIG
R-410A	신형 가정용 및 상업용	2088	저압: 115–140 PSIG<br>고압: 400–450 PSIG
R-32	차세대 가정용 및 상업용	675	저압: 100–120 PSIG<br>고압: 300–350 PSIG



※ R-22는 환경 규제로 인해 생산이 중단되었으며, 현재는 R-410A 및 R-32가 주로 사용됩니다.

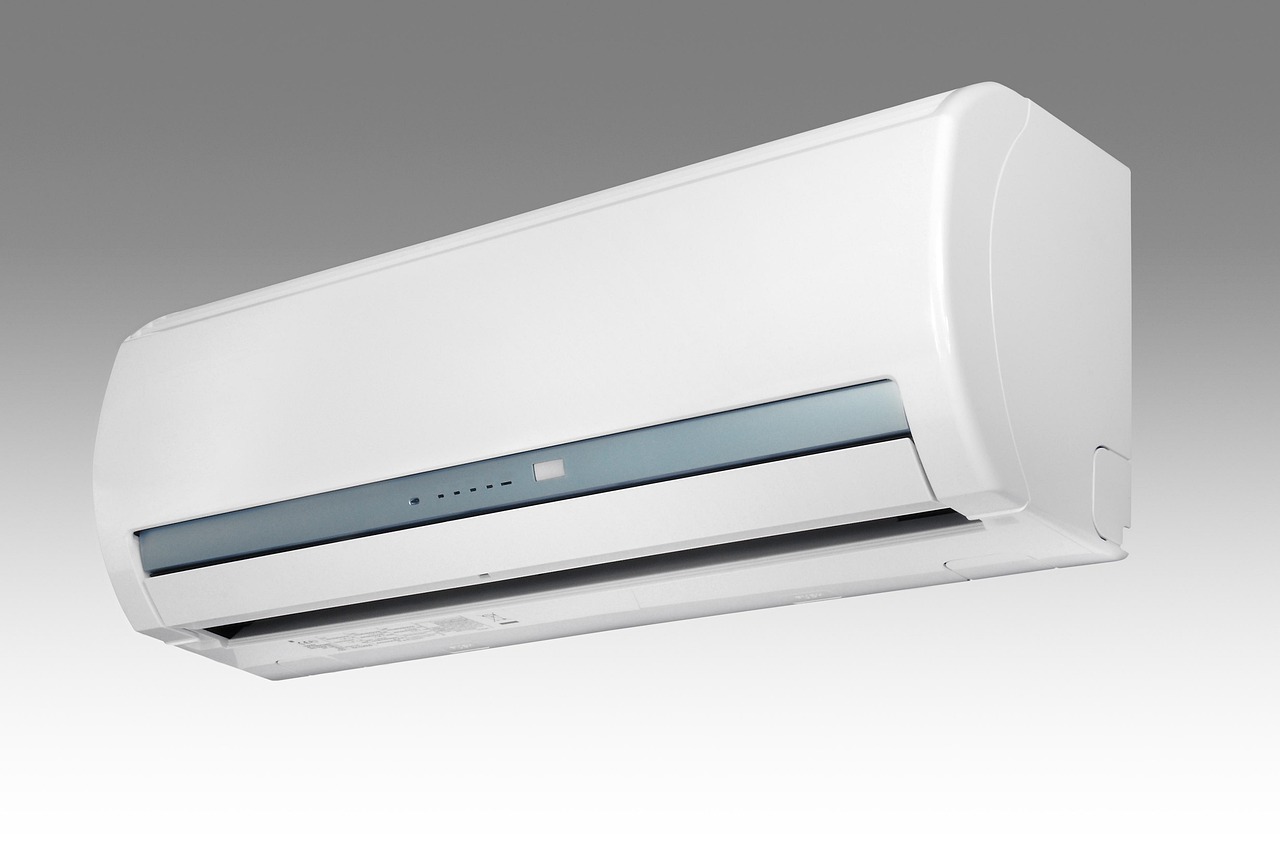

냉매 충전

1.3. 필수 장비 목록

• 냉매 게이지 매니폴드 (저압 및 고압 게이지 포함)
• 진공 펌프 (500 μm 이하 진공 가능)
• 전자 저울 (그램 단위 측정 가능)
• 냉매 캔 (에어컨 모델에 맞는 냉매 사용)
• 보호 장비: 안전 안경, 장갑, 긴소매 작업복




2. 냉매 충전 단계별 가이드

2.1. 시스템 점검 및 진공 작업

1. 시스템 점검: 배관 누설 여부를 확인하고, 필터 및 드라이어 상태를 점검합니다.
2. 진공 작업: 게이지를 서비스 밸브에 연결하고 진공 펌프를 가동하여 시스템 내부의 공기와 수분을 제거합니다. 목표 진공도는 500 μm 이하이며, 최소 10분 이상 유지합니다.

2.2. R-410A 냉매 충전 방법

1. 충전 방식 선택: 전자 저울을 사용한 계량 충전을 권장합니다.
2. 충전 절차:
   • 전자 저울에 냉매 캔을 올리고 0 g으로 설정합니다.
   • 에어컨을 냉방 모드로 가동하고, 실내외 팬이 정상 작동하는지 확인합니다.
   • 냉매 캔 밸브를 서서히 열어 제조사 권장 주입량을 주입합니다. 예를 들어, 벽걸이형은 약 600 g, 스탠드형은 약 1200 g입니다.
   • 주입 중 저압 사이드 압력이 115–140 PSIG, 고압 사이드 압력이 400–450 PSIG 범위에 있는지 확인합니다.
   • 충전 완료 후 5분 이상 운전하여 압력과 성능이 안정화되었는지 확인합니다.

2.3. R-32 냉매 충전 방법

1. 준비: R-32 전용 게이지 세트를 사용합니다.
2. 충전 절차:
   • 진공 작업 후, 냉매를 전자 저울을 사용하여 주입합니다.
   • 실외 온도 25°C 기준으로 저압 사이드 압력이 100–120 PSIG, 고압 사이드 압력이 300–350 PSIG 범위에 있는지 확인합니다.
   • 충전 완료 후, 실내기 풍량과 실외기 배기 상태를 점검하고 냉방 능력을 확인합니다.

3. 충전 후 성능 및 안전 점검

3.1. 서브쿨링(Subcooling) 측정

• 액체 라인 온도(실외 코일 출구)를 측정합니다.
• 서브쿨링 = 포화 온도(고압 게이지) – 액체 라인 온도
• 권장 범위: 4–7°C

3.2. 초과열(Superheat) 측정

• 흡입 라인 온도(실내 코일 출구)를 측정합니다.
• 초과열 = 흡입 라인 온도 – 포화 온도(저압 게이지)
• 권장 범위: 4–8°C

3.3. 누설 및 진동·소음 확인

• 밸브 및 배관 연결부에서 누설 여부를 확인합니다.
• 시운전 10분 후 압력 변화가 없는지 확인합니다.

4. 자주 묻는 질문 (FAQ)

Q1. 압력이 높게 나오면 어떻게 해야 하나요?
A. 과충전 또는 외부 풍속 부족이 원인일 수 있습니다. 냉매를 일부 회수하고 압력을 재측정하세요.

Q2. 압력이 낮게 나오면 어떻게 해야 하나요?
A. 냉매 부족 또는 누설이 의심됩니다. 진공 작업 후 누설 점검을 하고 재충전하세요.

Q3. R-22 에어컨에 R-410A를 사용할 수 있나요?
A. 불가능합니다. R-22와 R-410A는 호환되지 않으며, 전체 시스템 교체가 필요할 수 있습니다.

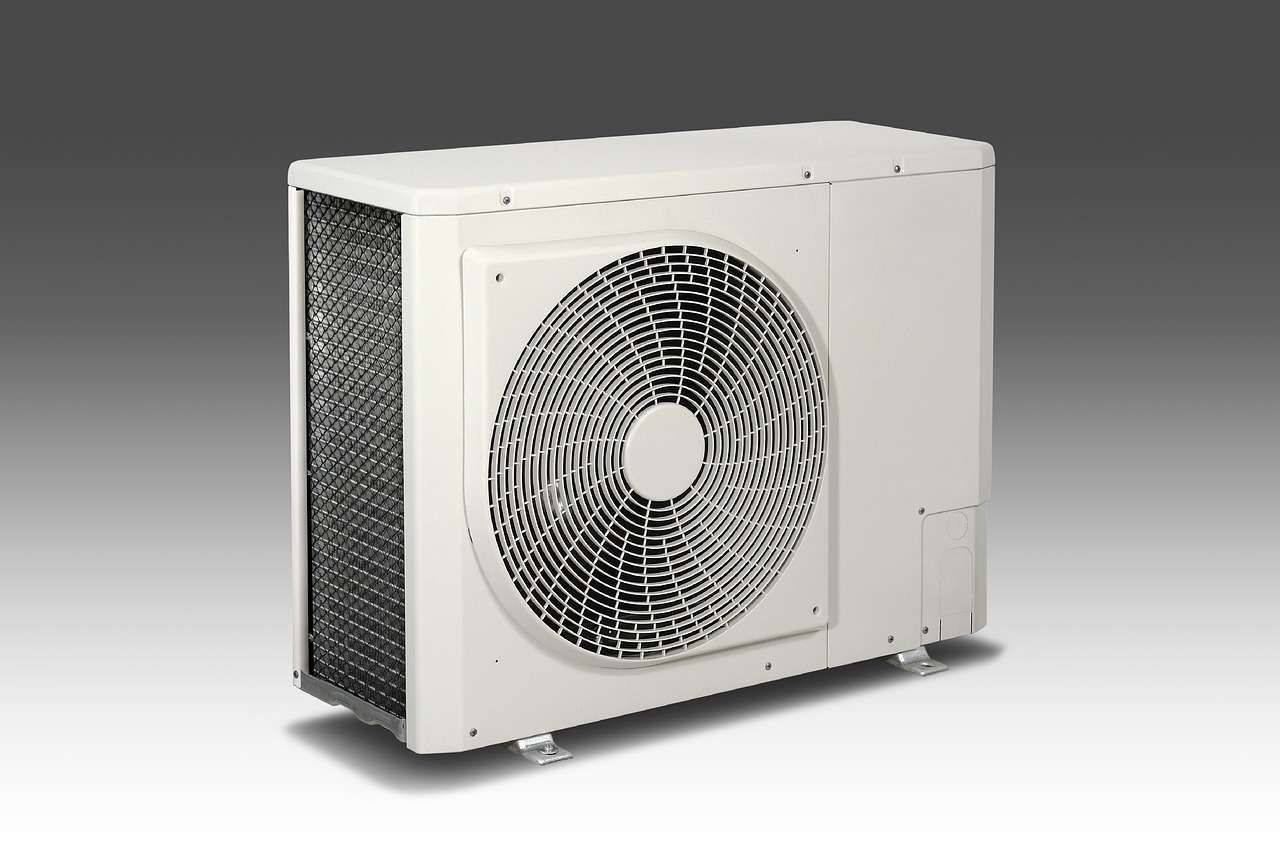

에어컨 냉매 충전 방법

5. 마무리 및 주의사항

• 냉매 충전은 고압 작업으로, 안전을 최우선으로 고려해야 합니다.
• 환경 규제를 준수하여 냉매를 적절히 회수하고 폐기해야 합니다.
• 정기적인 에어컨 점검을 통해 냉매 누설 및 성능 저하를 예방하세요.

정확한 냉매 충전은 에어컨의 효율적인 운전과 에너지 절약에 크게 기여합니다. 위 가이드를 참고하여 안전하고 효과적인 냉매 충전을 진행하시기 바랍니다.
